Cabinet Generator Var Statig (50Kvar-400Kvar) Delwedd Sylw

Cabinet Generadur Var Statig (50Kvar-400Kvar)

Disgrifiad Byr:

Mae manteision cabinet generadur VAR statig (SVG) yn cynnwys cywiro ffactor pŵer gwell, sefydlogrwydd foltedd, a gwell ansawdd pŵer.Mae hefyd yn cynnig amser ymateb cyflym, maint cryno ar gyfer effeithlonrwydd gofod, a gofynion cynnal a chadw is.Mae'r cabinet SVG yn helpu i wneud y mwyaf o effeithlonrwydd ynni trwy addasu allbwn pŵer adweithiol, lleihau amrywiadau foltedd, a sicrhau cyflenwad pŵer sefydlog.Yn ogystal, mae'n cyfrannu at lai o fethiannau offer trwy reoli harmonig ac yn gwella dibynadwyedd cyffredinol ac effeithlonrwydd gweithredol systemau pŵer.

- Dim gor iawndal, dim o dan iawndal, dim cyseiniant

- Effaith iawndal pŵer adweithiol

- Iawndal pŵer adweithiol lefel PF0.99

- Tri cham iawndal anghydbwysedd

- Llwyth anwythol capacitive-1 ~ 1

- Iawndal amser real

- Amser ymateb deinamig llai na 50ms

- Dyluniad modiwlaidd

Iawndal pŵer adweithiol graddedigGallu:50Kvar;100Kvar;200Kvar;250Kvar;300Kvar;;400Kvar;270Kvar(500V);360Kvar (690V)

Foltedd enwol:AC400V (-40% ~ + 15%);500V (-20% ~ + 15%);690V(-20%~+15%)

Rhwydwaith:Gwifren 3 cam 3/3 gwifren cam 4

Gosod:Wedi'i osod ar rac

Anfonwch e-bost atom

Manylion Cynnyrch

FAQ

Tagiau Cynnyrch

Manteision Cynnyrch SVG

	Banciau Cynhwysydd neu Fanciau Adweithyddion (LC)	Cynhyrchwyr Var Statig (SVG)
Amser ymateb	• Mae atebion sy'n seiliedig ar gontractwr yn cymryd o leiaf 30s i 40s i liniaru'r broblem ac atebion seiliedig ar thyristor 20ms i 30ms	✔Lliniaru problemau ansawdd pŵer mewn amser real gan fod yr amser ymateb cyffredinol yn llai na 100µs
Allbwn	• Yn dibynnu ar faint y camau, ni all gyfateb y galw llwyth mewn amser real • Yn dibynnu ar foltedd grid wrth i unedau cynhwysydd ac adweithyddion gael eu defnyddio	✔Ar unwaith, yn barhaus, yn ddi-gam ac yn ddi-dor ✔Nid yw amrywiad foltedd grid yn dylanwadu ar yr allbwn
Cywiro ffactor pŵer	• Angen banciau cynhwysydd ar gyfer llwythi anwythol a banciau adweithydd ar gyfer llwythi cynhwysedd.Problemau mewn systemau gyda llwythi cymysg • Nid yw'n bosibl gwarantu undod ffactor pŵer gan fod ganddynt gamau, bydd y system yn cael gor-iawndal parhaus a than-iawndal	✔Yn cywiro ar yr un pryd o -1 i +1 ffactor pŵer o lwythi lagio (anwythol) ac arwain (capacitive) ✔Ffactor pŵer undod gwarantedig bob amser heb unrhyw or-iawndal neu dan-ddigollediad (allbwn di-gam)
Dyluniad a maint	• Angen astudiaethau pŵer adweithiol i faint yr ateb cywir • Fel arfer yn rhy fawr i addasu'n well i ofynion llwyth newidiol • Angen ei ddylunio gan gymryd i ystyriaeth harmonig system • Custom-adeiladu ar gyfer amodau llwyth a rhwydwaith penodol	✔Nid oes angen astudiaethau helaeth gan ei fod yn addasadwy ✔Gall capasiti lliniaru fod yn union yr hyn y mae gofynion llwyth yn ei olygu ✔Heb ei effeithio gan afluniad harmonig yn y system ✔Yn gallu addasu i amodau a newidiadau llwyth a rhwydwaith
Cyseinedd	• Gall cyseiniant cyfochrog neu gyfres chwyddo ceryntau yn y system	✔Dim risg o gyseiniant harmonig gyda'r rhwydwaith
Gorlwytho	• Yn bosibl oherwydd ymateb araf a/neu amrywiad mewn llwythi	✔Ddim yn bosibl gan fod y cerrynt wedi'i gyfyngu i uchafswm.RMS cyfredol
Ôl Troed a gosod	• Ôl troed canolig i fawr, yn enwedig os oes sawl trefn harmonig • Nid yw gosod yn syml, yn enwedig os llwythi uwchraddio yn aml	✔Ôl troed bach a gosodiad syml gan fod modiwlau yn gryno o ran maint.Gellir defnyddio offer switsio presennol
Ehangu	• Cyfyngedig ac yn dibynnu ar amodau llwyth a thopoleg rhwydwaith	✔Syml (ac nid yn ddibynnol) trwy ychwanegu modiwlau
Cynnal a chadw ac oes	• Defnyddio cydrannau sydd angen gwaith cynnal a chadw helaeth fel ffiwsiau, torwyr cylchedau, cysylltwyr, adweithyddion ac unedau cynhwysydd • Mae newid, dros dro a chyseiniant yn lleihau hyd oes	✔Cynnal a chadw syml a bywyd gwasanaeth hyd at 15 mlynedd gan nad oes unrhyw newid electro-fecanyddol a dim risg o dros dro neu gyseiniant

Tabl cyfeirio cyflym dewis generadur VAR statig
Cynnwys pŵer adweithiol Capasiti trawsnewidydd	C0Sφ≤0.5	0.5≤c0sφ≤0.6	0.6≤c0sφ≤0.7	0.7≤cosφ≤0.8	0.8≤cosφ≤0.9
200 kVA	100 kva	100 kva	100 kvar	100 kya	100 kva
250 kVA	150 kvar	100 kya	100 kyar	100 kvar	100 kvar
315 kVA	200 kvar	100 kvar	100 kva	100 kvar	100kvar
400 kVA	200 kvar	200 kya	200 kyar	150 kva	100kvar
500 kVA	300 kvar	300 kvar	300 kvar	150 kvar	100 kvar
630 kVA	300 kva	300 kvar	300kvar	200 kvar	150kvar
800 kVA	500 kvar	500 kva	300kvar	300 kvar	150 kvar
1000kVA	600kva	500kya	500 kvar	300 kva	200 kvar
1250 kVA	700 kvar	600 kvar	600 kvar	500 kvar	300 kvar
1600 kVA	800 kya	800 kvar	800 kyar	500 kva	300 kvar
2000 kVA	1000 kvar	1000 kvar	800 kvar	600 kvar	300kvar
2500 kVA	1500 kvar	1200 kvar	1000 kvar	8000 kvar	500 kvar
*Mae'r tabl hwn ar gyfer cyfeirnod dethol yn unig, cysylltwch â ni am ddetholiad penodol

Egwyddor Gweithio

Mae egwyddor y SVG yn debyg iawn i'r un o Hidlydd harmonig Active, Pan fydd y llwyth yn cynhyrchu cerrynt anwythol neu gapacitive, mae'n gwneud cerrynt llwyth ar ei hôl hi neu'n arwain y foltedd.Mae SVG yn canfod y gwahaniaeth ongl cam ac yn cynhyrchu cerrynt arweiniol neu lagio i'r grid, gan wneud ongl cam y cerrynt bron yr un fath ag ongl foltedd ar ochr y trawsnewidydd, sy'n golygu mai'r ffactor pŵer sylfaenol yw'r uned.Mae YIY-SVG hefyd yn gallu cywiro anghydbwysedd llwyth

Manylebau Technegol

MATH	Cyfres 220V	Cyfres 400V	Cyfres 500V	Cyfres 690V
Iawndal â sgôr gallu	5KVar	10KVar15KVar/35KVar/50KVar/75KVar/100KVar	90KVar	100KVar/120KVar
Foltedd enwol	AC220V(-20%~+15%)	AC400V(-40%~+15%)	AC500V(-20%~+15%)	AC690V(-20% ~+15%)
Amlder â sgôr	50/60Hz ±5%
Rhwydwaith	Cyfnod sengl	Gwifren 3 cam 3/3 gwifren cam 4
Amser ymateb	<10ms
Pŵer adweithiol cyfradd iawndal	>95%
Effeithlonrwydd peiriant	>97%
Amlder newid	32kHz	16kHz	12.8kHz	12.8kHz
Swyddogaeth	Iawndal pŵer adweithiol
Rhifau yn gyfochrog	Dim cyfyngiad. Gall un modiwl monitro canolog fod â hyd at 8 modiwl pŵer
Dulliau cyfathrebu	Rhyngwyneb cyfathrebu RS485 dwy sianel (cefnogi cyfathrebu diwifr GPRS / WIFI)
Uchder heb derating	<2000m
Tymheredd	20 ~ + 50 ℃
Lleithder	<90% RH, Yr isafswm tymheredd misol ar gyfartaledd yw 25 ° C heb anwedd ar yr wyneb
Lefel llygredd	Islaw lefel I
Swyddogaeth amddiffyn	Amddiffyniad gorlwytho, amddiffyniad gor-gyfredol caledwedd, amddiffyniad gor-foltedd, amddiffyniad foltedd grid pŵer amddiffyniad methiant pŵer, amddiffyniad gor-dymheredd, amddiffyniad anomaledd amledd, amddiffyniad cylched byr, ac ati
Swn	<50dB	<60dB	<65dB
nstallation	RackWall-osod
I mewn i ffordd y llinell	Mynediad cefn (math o rac), cofnod uchaf (math wedi'i osod ar y wal)
Gradd amddiffyn	IP20

Enwi cynnyrch

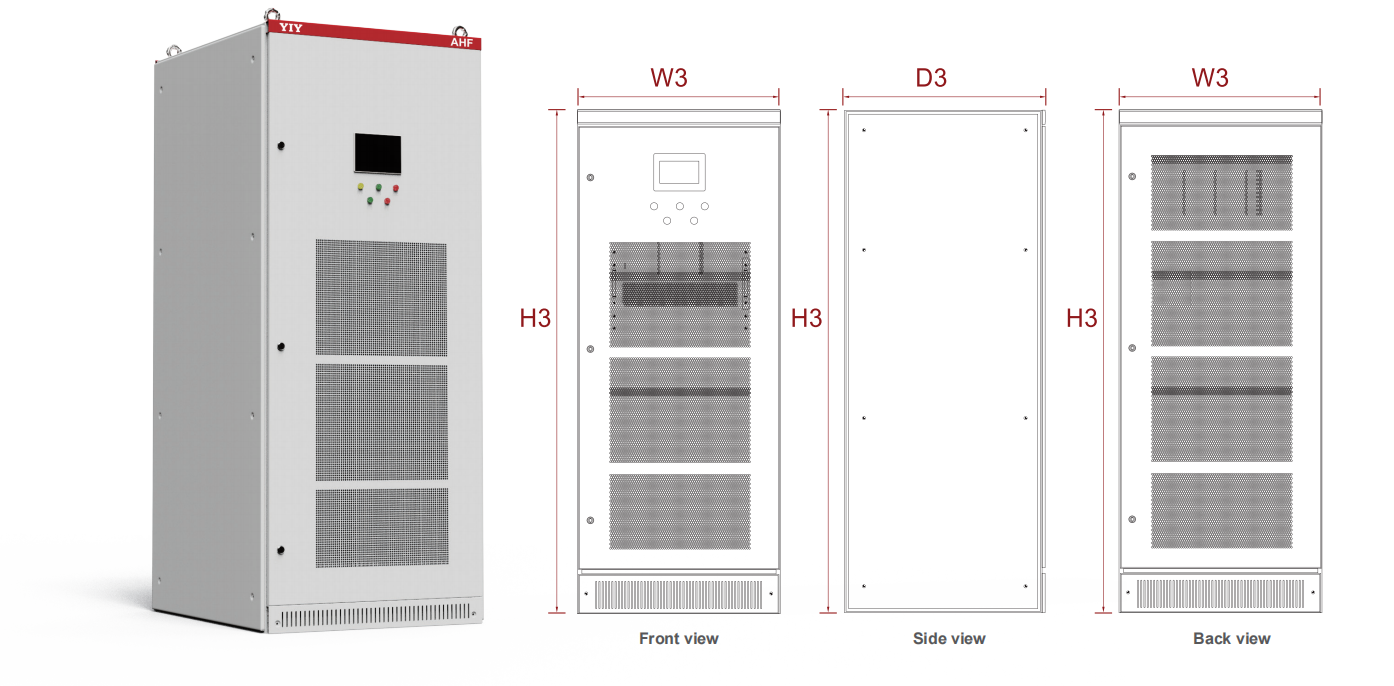

Ymddangosiad Cynnyrch

Model	Gallu	Foltedd System (V)	Maint (w3D3H3)(mm)	Modd Oeri
YIY SVG-50-0.4-4L-C	50Kvar	400V(-40%~+15%)	80010002200(Cabinet 1) 80010001600(Cabinet 2) apïol	Oeri aer dan orfod
YIY SVG-100-0.4-4L-C	100Kva	400V(-40%~+15%)	80010002200(Cabinet 1) 80010001600(Cabinet 2) dewisol	Oeri aer dan orfod
YIY SVG-200-0.4-4L-C	200Kvar	400V(-40%~+15%)	80010002200(Cabinet 1) 80010001600(Cabinet 2) dewisol	Oeri aer dan orfod
YIY SVG-250-0.4-4L-C	250Kya	400V(-40%~+15%	80010002200(Cabinet 1) 80010001600(Cabinet 2) dewisol	Oeri aer dan orfod
YIY SVG-300-0.4-4L-C	300Kva	400V(-40%~+15%	80010002200(Cabinet 1) 80010001600(Cabinet 2) dewisol	Oeri aer dan orfod
YIY SVG-400-0.4-4L-C	400Kvar	400V(-40%~+15%	80010002200(Cabinet 1) 80010001600(Cabinet 2) opsiwna	Oeri aer dan orfod
YIY SVG-270-0.5-4L-C	270Kya	500V(-20%~+15%)	80010002200(Cabinet 1)	Oeri aer dan orfod
YIY SVG-360-0.69-4L-C	360Kvar	690V(-20%~+15%)	80010002200(Cabinet 1)	Oeri aer dan orfod
* Gall Cabinet 1 gynnwys 5 modiwl.Gall Cabinet 2 gynnwys 3 modiwl.
* Os oes angen unrhyw feintiau eraill arnoch, cysylltwch â ni i'w haddasu.
